НазадКлапан балансировочный комбинированный компактный 1/2"

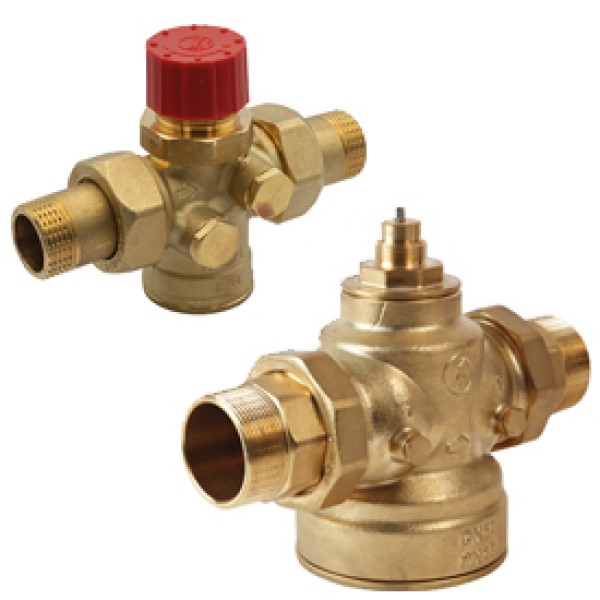

Клапан балансировочный комбинированный компактный 1/2" — клапан балансировочно-регулирующий, независимый от давления (picv) Giacomini серии R206A, артикул R206AY103.

Клапан автоматически ограничивает расход и держит его постоянным при изменении перепада давления в контуре. С пропорциональным приводом K281 регулирует расход по тепловой нагрузке, с термоэлектрическим приводом R473 или без привода — ограничивает расход и перекрывает поток.

Технические данные

• Рабочая среда: Вода, растворы гликоля (до 50 %)
• Рабочая температура: 5–120 °C
• Максимальное рабочее давление: 25; макс. перепад 8 (4 — с приводом R473/R473HE и для DN25, DN50) бар
• Присоединение: G 1/2" НР с полусгонами (DN15)
• расход 150–380 л/ч (шкала L), 180–630 л/ч (шкала H); перепад 25–400 / 25–800 кПа

Материалы

• Корпус DN15–DN25: латунь DZR CW602N
• Корпус DN50: латунь DZR CB/CC770S
• Крышка и детали в контакте с водой: латунь DZR CW602N
• Полусгоны: латунь CW617N
• Шток регулятора и поршень: нержавеющая сталь AISI 303
• Пружины: нержавеющая сталь AISI 302
• Мембрана, затвор, уплотнения: EPDM
• Разделитель крышки: PA66-GF30

Особенности

• Точность поддержания расхода ±10 %
• Штуцеры для измерения перепада давления G 1/4" ВР
• Разгруженный по давлению шток, присоединение привода M30 x 1,5
• Протечка по ISO 5208: класс A

Данные — по техническому паспорту производителя.
