НазадКомплект для фанкойлов 37-575 л/ч - 1/2"

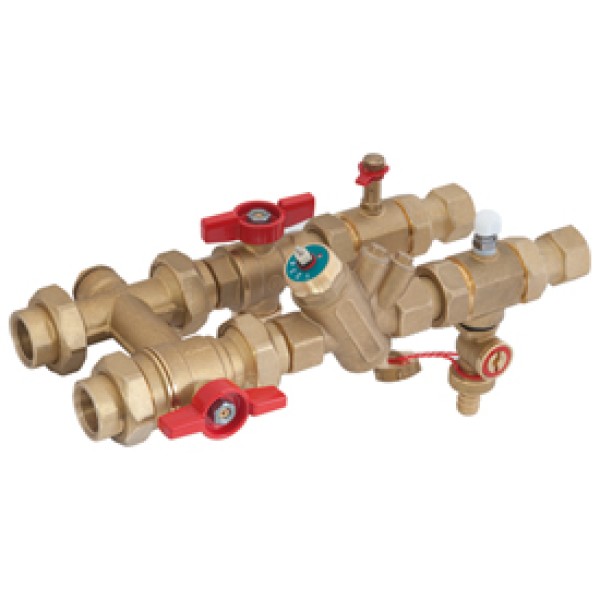

Комплект для фанкойлов 37-575 л/ч - 1/2" — узел подключения фанкойла с клапаном picv Giacomini серии R280K, артикул R280KY003.

Компактный собранный узел для подключения, регулирования, промывки и пуска оконечных устройств систем отопления и кондиционирования (фанкойлы, охлаждающие балки, потолочные системы). В узле: шаровой кран-переключатель на байпас, полнопроходной шаровой кран со встроенным фильтром, балансировочно-регулирующий клапан, не зависящий от давления (PICV), ручной воздухоотводчик и сливной кран.

Компактный комплект подключения, регулирования, обслуживания фанкойлов и других конечных устройств HVAC. Предварительно собранный. Включает в себя трехходовой клапан с байпассом, для направления теплоносителя по малому контуру во время обслуживания устройства, полнопроходной шаровый кран со встроенным фильтром, автоматический балансировочный клапан - регулятор расхода, ручной клапан отвода воздуха, сливной клапан.§Комплект позволяет установить и поддерживать постоянным значение расхода в регулируемом контуре.§

Технические данные

• Рабочая среда: вода, гликолевые растворы (до 50 %)
• Рабочая температура: −10…120 °C
• Максимальное рабочее давление: 25 (макс. перепад на PICV 4 бар, для R280KY003 — 2 бар) бар
• Присоединение: G 1/2" ВР × G 1/2" ВР
• Пропускная способность Kv: 2,4 (на байпасе)
• межосевое 40 мм (вход) / 50 мм (выход); расход 37–575 л/ч; Δp PICV 16–400 кПа

Материалы

• Основные детали: латунь CW617N (UNI EN 12165)
• Уплотнения шаровых кранов: PTFE
• Прочие уплотнения: EPDM
• Фильтр: нержавеющая сталь AISI 304
• Картридж PICV: PSU/POM/PPS со стекловолокном, мембрана EPDM, затвор PPS

Особенности

• Клапан PICV держит заданный расход при изменении перепада давления в магистрали
• Фильтр 500 мкм внутри шарового крана, чистится без слива системы
• Монтаж всего на 4 соединения; фанкойл можно отсечь и пустить поток по байпасу
• Под сервоприводы K281 с резьбой M30 × 1,5 (ВКЛ/ВЫКЛ или 0–10 В)

Данные — по техническому паспорту производителя.
