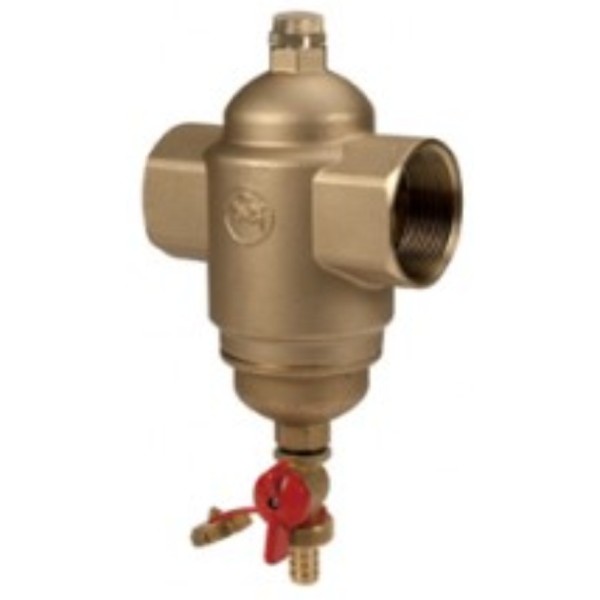

Магнитный фильтр 3/4 R146MY014 — магнитный шламоотделитель Giacomini серии R146M, артикул R146MY014.

Отделяет и удаляет загрязнения из водяных контуров систем отопления и кондиционирования. Твёрдые частицы задерживаются металлической сеткой, железосодержащие — магнитом; собранный шлам сливается через сливной кран. Ставится на обратную линию для защиты котла.

Фильтр механической очистки с магнитным картриджем, корпус латунный, соединения с наружной резьбой. Содержит дренажный кран и магнитный картридж.

Технические данные

• Рабочая среда: вода, гликолевые растворы (до 30 % для резьбовых, до 50 % для фланцевых)
• Рабочая температура: 0–110 °C (резьбовые); фланцевые — 0–130 °C по техническим данным
• Максимальное рабочее давление: 10 бар
• Присоединение: G 3/4" ВР
• Пропускная способность Kv: 18,4
• макс. расход 1,5 м³/ч, объём 0,45 л, масса 2 кг

Материалы

• Корпус R146M: латунь CW617N (EN 12165)
• Сетка R146M: нержавеющая сталь AISI 304
• Уплотнения: EPDM
• Магнит: AlNiCo
• Корпус R146MFL: окрашенная сталь, сетка из стали
• Теплоизоляция R146MFL: вспененный сшитый полиэтилен, 20 мм, 30 кг/м³, 0,039 Вт/(м·К), класс B2

Особенности

• Магнит AlNiCo, магнитная индукция 12500 Гс
• Сетку можно промыть без демонтажа и без остановки системы: вынуть магнит и открыть сливной кран
• Монтаж только на горизонтальной трубе; сверху нужно не менее 130 мм для извлечения магнита
• Резьбовые исполнения R146M (G 3/4"–2" ВР) и фланцевые R146MFL (DN50–DN150, PN16) с теплоизоляцией

Данные — по техническому паспорту производителя.
