НазадШестиходовой клапан 1/2" (DZR)

Шестиходовой клапан 1/2" (DZR) — шестиходовой зональный клапан Giacomini серии R274, артикул R274Y133.

Шестиходовой клапан подаёт к одному потребителю теплоноситель от двух разных источников и упрощает управление четырёхтрубными системами отопления и охлаждения. Один клапан с приводом заменяет четыре двухходовых зональных клапана; применяется в системах с потолочными панелями и фанкойлами.

Шестиходовой клапан, с отводами с наружной резьбой. Для применения в четырехтрубной системе, для систем, функционирующих в режиме отопления и охлаждения помещений.Типовое применение - в системах напольного и потолочного отопления и охлаждения, фанкойлах, и других видах систем.Рабочая температура: 5-90 °C.Номинальное давление: 10 бар.Полное закрытие клапана при установке затвора в положение 45°.

Технические данные

• Рабочая среда: Вода, водно-гликолевые смеси (до 50 % гликоля)
• Рабочая температура: 5–90 °C
• Максимальное рабочее давление: 16 (PN); макс. перепад давления 2 бар
• Присоединение: G 1/2" НР
• Пропускная способность Kv: 1,90

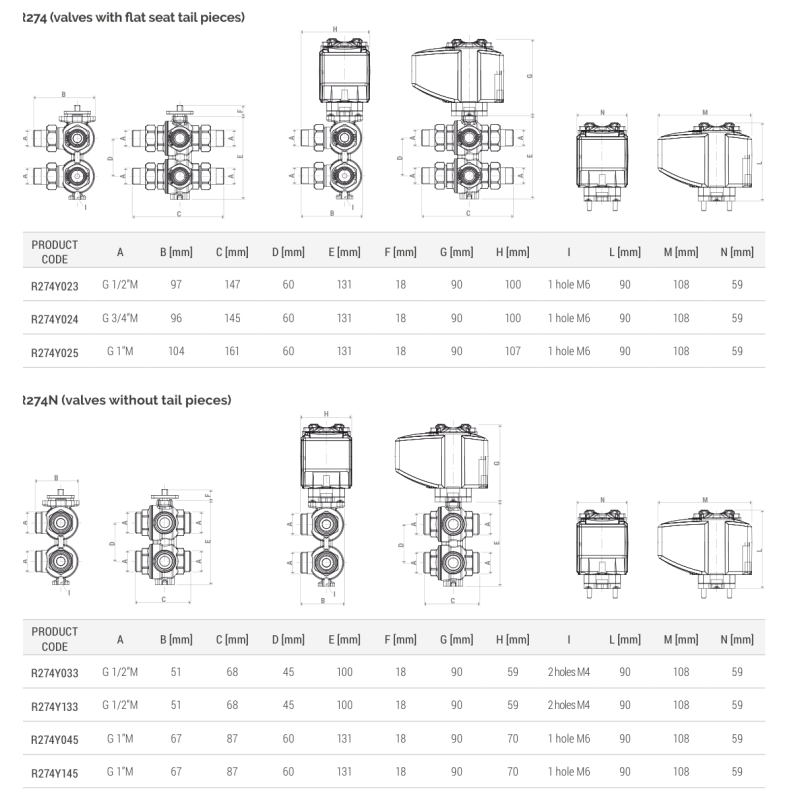

• Серия R274N (без полусгонов); корпус CW602N (DZR)

Материалы

• Корпус: латунь CW617N или CW602N (DZR, стойкая к вымыванию цинка) в зависимости от исполнения
• Уплотнения: PTFE с низким трением / EPDM
• Площадка под привод: PA66-GF30

Особенности

• Переключение отопление/охлаждение (0°–90°) и одновременное перекрытие обоих источников (45°)
• Встроенная защита от избыточного давления в контуре потребителя
• Установка калиброванных шайб P21S для настройки Kv
• Присоединение привода F04 по ISO 5211; ручное управление приводом

Данные — по техническому паспорту производителя.
